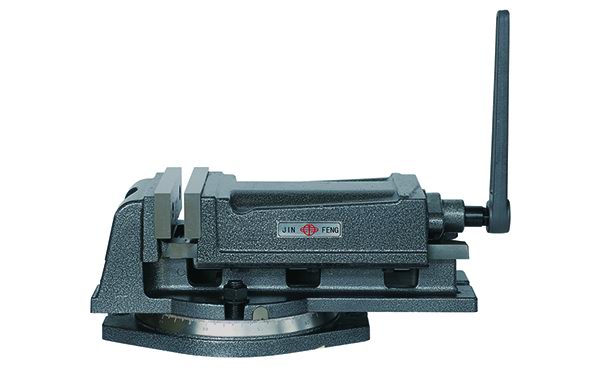

廣泛用于銑床、鉆床等進行各種平面、溝槽、孔等加工
型號 Model
|
鉗口寬度 Width of jaw (mm)
|
鉗口高度 Height of jaw (mm)
|
鉗口張開度 Max.opening (mm)
|
毛重/凈重 G.W./N.W. (kg)
|
包裝體積 Packing volume 長X寬X高 (cm)
|
包裝形式 Packing shape
|
QH80 | 80 | 30 | 60 | 24/23每箱4臺 | 49x25x12 | 紙箱carton |
QH100 | 100 | 35 | 75 | 8.5/8 | 28x14x13 | 紙箱carton |
QH125 | 125 | 40 | 95 | 15/14 | 32x18x14 | 紙箱carton |
QH160 | 160 | 52 | 120 | 29/28 | 43x23x18 | 紙箱carton |
QH200 | 200 | 63 | 150 | 39/38 | 47x27x19 | 紙箱carton |
銑床平口鉗是機械加工中不可或缺的夾具之一，廣泛應用于銑床、鉆床等機床上，用于固定工件，確保加工過程中的精度和穩定性。作為精密加工的關鍵工具，平口鉗的設計和使用直接影響到工件的加工質量和生產效率。本文將詳細介紹銑床平口鉗的結構、工作原理、類型、使用方法以及維護保養等方面的內容。
一、銑床平口鉗的結構與工作原理
1.結構組成 銑床平口鉗主要由以下幾個部分組成： -鉗體：平口鉗的主體部分，通常由高強度鑄鐵或鋼制成，具有足夠的剛性和穩定性。 -活動鉗口：可移動的鉗口，通過螺桿或手柄調節，用于夾緊工件。 -固定鉗口：固定在鉗體上的鉗口，與活動鉗口配合夾緊工件。 -螺桿：連接活動鉗口和手柄，通過旋轉螺桿來調節鉗口的開合。 -手柄：用于手動操作螺桿，調節鉗口的夾緊力。 -底座：平口鉗的底部，通常帶有T型槽，用于將平口鉗固定在銑床工作臺上。
2.工作原理 銑床平口鉗的工作原理相對簡單。通過旋轉手柄，螺桿帶動活動鉗口移動，使其與固定鉗口之間的距離發生變化，從而夾緊或松開工件。平口鉗的設計確保了夾緊力的均勻分布，避免工件在加工過程中發生位移或變形。
二、銑床平口鉗的類型
根據不同的應用需求，銑床平口鉗有多種類型，常見的有： 1.標準平口鉗：最常見的類型，適用于大多數常規加工任務。 2.精密平口鉗：具有更高的精度和剛性，適用于高精度加工。 3.可傾式平口鉗：鉗體可以傾斜一定角度，適用于需要傾斜加工的工件。 4.旋轉平口鉗：鉗體可以360度旋轉，適用于復雜工件的多面加工。 5.液壓平口鉗：通過液壓系統控制鉗口的開合，適用于大型工件和高效率加工。
三、銑床平口鉗的使用方法
1.安裝與固定 - 將平口鉗放置在銑床工作臺上，確保底座與T型槽對齊。 - 使用T型螺栓將平口鉗牢固地固定在工作臺上，確保其穩定性。 - 檢查平口鉗的水平度，必要時進行調整。
2.工件裝夾 - 將工件放置在固定鉗口和活動鉗口之間，確保工件與鉗口接觸面平整。 - 旋轉手柄，逐漸夾緊工件，注意不要過度用力，以免損壞工件或平口鉗。 - 使用平行墊塊或軟鉗口墊片，確保工件的夾緊力均勻分布。
3.加工操作 - 在加工過程中，定期檢查工件的夾緊狀態，確保其不發生位移。 - 根據加工需求，調整平口鉗的位置或角度，確保加工精度。
四、銑床平口鉗的維護保養
1.清潔與潤滑 - 定期清潔平口鉗的表面和內部，去除切屑和污垢。 - 在螺桿和活動部件上涂抹適量的潤滑油，確保其順暢運行。
2.檢查與調整 - 定期檢查平口鉗的各個部件，確保其沒有磨損或損壞。 - 檢查鉗口的平行度和垂直度，必要時進行調整或更換。
3.存儲與保護 - 在不使用時，將平口鉗存放在干燥、清潔的環境中，避免潮濕和腐蝕。 - 使用防護罩或蓋子保護平口鉗，防止灰塵和切屑進入。
五、銑床平口鉗的應用實例
1.精密零件加工 在精密零件加工中，使用精密平口鉗可以確保工件的高精度定位和夾緊，避免加工誤差。
2.復雜曲面加工 對于需要多面加工的復雜曲面工件，旋轉平口鉗可以方便地調整工件的角度，提高加工效率。
3.大型工件加工 在大型工件加工中，液壓平口鉗可以快速夾緊和松開工件，提高生產效率，減少操作人員的勞動強度。
銑床平口鉗作為機械加工中的重要夾具，其設計和使用直接影響到工件的加工質量和生產效率。通過了解平口鉗的結構、工作原理、類型、使用方法以及維護保養等方面的知識，操作人員可以更好地利用這一工具，提高加工精度和效率。在實際應用中，選擇合適的平口鉗類型，并嚴格按照操作規程進行操作和維護，是確保加工質量的關鍵。
通過以上內容，我們對銑床平口鉗有了全面的了解。無論是在精密零件加工還是復雜曲面加工中，平口鉗都發揮著不可替代的作用。掌握其使用方法和維護技巧，將有助于提高加工質量和生產效率。
