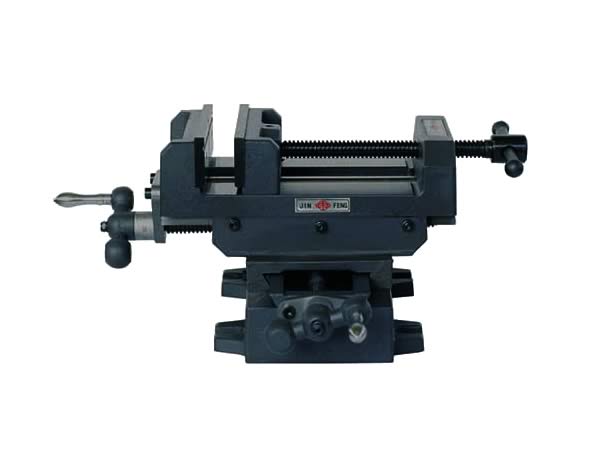

1、 采用兩個相互垂直的進給機構，可實現X、Y方向同時移動
2、 適用于鉆床一次裝夾加工多個孔，也可作為銑床、磨床附件，或者單獨作為工具使用
型號 Model
|
鉗口寬度 Width of jaw (mm)
|
鉗口高度 Height of jaw (mm)
|
鉗口張開度 Max.opening (mm)
|
十字體行程 Cross travel (mm)
|
毛重/凈重 G.W./N.W. (kg)
|
包裝體積 Packing volume 長X寬X高 (cm)
|
包裝形式 Packing shape
|
Q9775 | 75 | 35 | 76 | 125 | 7.5/7 | 24x24x17 | 紙箱carton |
Q97100 | 100 | 46 | 102 | 125 | 9.5/9 | 27x27x17 | 紙箱carton |
Q97125 | 125 | 50 | 125 | 150 | 19/18 | 30x30x20 | 紙箱carton |
Q97150 | 160 | 53 | 152 | 200 | 28/27 | 37x37x22 | 紙箱carton |
Q97200 | 200 | 53 | 203 | 200 | 36/35 | 37x45x24 | 紙箱carton
|
十字夾具，一個看似簡單卻蘊含著復雜機械原理的工具，在機械加工領域扮演著至關重要的角色。它如同一位沉默的守護者，默默支撐著工件的穩定，確保加工精度，為產品的質量保駕護航。
一、十字夾具的構造與原理
十字夾具，顧名思義，其結構呈十字形，主要由以下部分組成：
基座： 作為整個夾具的基礎，通常由堅固的鑄鐵或鋼材制成，確保夾具的穩定性和剛性。 十字滑臺： 由兩個相互垂直的滑臺組成，分別沿著X軸和Y軸方向移動，實現工件在水平面上的精確定位。 夾緊裝置： 用于固定工件，通常采用手動或氣動方式，確保工件在加工過程中不會發生位移。 定位裝置： 用于確定工件在夾具上的位置，通常采用定位銷、定位塊等元件，確保工件安裝的準確性和重復性。
十字夾具的工作原理主要基于機械傳動和定位原理。通過手動或自動控制，十字滑臺可以沿著X軸和Y軸方向精確移動，將工件定位到加工位置。夾緊裝置則通過施加壓力，將工件牢固地固定在夾具上，防止其在加工過程中發生振動或位移。
二、十字夾具的分類與應用
根據不同的應用場景和加工需求，十字夾具可以分為以下幾類：
手動十字夾具： 操作簡單，價格低廉，適用于小批量、多品種的加工。 氣動十字夾具： 采用氣動驅動，夾緊力大，效率高，適用于大批量、自動化生產。 液壓十字夾具： 夾緊力更大，穩定性更好，適用于重型工件的加工。 數控十字夾具： 與數控機床配合使用，實現自動化加工，提高生產效率和加工精度。
十字夾具廣泛應用于機械加工的各個領域，例如：
銑削加工： 用于固定工件，進行平面、溝槽、臺階等特征的加工。 鉆孔加工： 用于固定工件，進行鉆孔、擴孔、鉸孔等加工。 磨削加工： 用于固定工件，進行平面磨削、外圓磨削等加工。 檢測測量： 用于固定工件，進行尺寸、形狀、位置等參數的檢測。
三、十字夾具的優勢與挑戰
十字夾具之所以能夠在機械加工領域廣泛應用，主要得益于其以下優勢：
定位精度高： 十字滑臺采用精密導軌和絲杠傳動，可以實現微米級的定位精度，確保加工質量。 夾緊力大： 采用機械、氣動或液壓驅動，可以提供足夠的夾緊力，防止工件在加工過程中發生位移。 操作簡便： 手動十字夾具操作簡單，易于上手；氣動和液壓十字夾具可以實現自動化操作，提高生產效率。 通用性強： 十字夾具可以適用于多種形狀和尺寸的工件，具有較強的通用性。
然而，十字夾具也面臨著一些挑戰：
成本較高： 精密十字夾具的制造成本較高，特別是數控十字夾具，價格更加昂貴。 維護保養復雜： 十字夾具需要定期進行維護保養，以確保其精度和使用壽命。 對操作人員要求高： 操作十字夾具需要具備一定的機械知識和操作技能，否則容易造成夾具損壞或工件報廢。
四、十字夾具的未來發展趨勢
隨著機械加工技術的不斷發展，十字夾具也在不斷更新?lián)Q代，未來發展趨勢主要體現在以下幾個方面：
高精度化： 隨著加工精度要求的不斷提高，十字夾具的定位精度也將不斷提升，以滿足高精度加工的需求。 智能化： 將傳感器、控制系統等技術與十字夾具相結合，實現夾具的智能化控制，提高生產效率和加工質量。 模塊化： 開發模塊化十字夾具，可以根據不同的加工需求快速組合成不同的夾具結構，提高夾具的通用性和靈活性。 輕量化： 采用新型材料和結構設計，減輕十字夾具的重量，降低能耗，提高操作便捷性。
十字夾具，作為機械加工領域不可或缺的重要工具，其重要性不言而喻。隨著技術的不斷進步，十字夾具也將不斷發展和完善，為機械加工行業的發展提供更加有力的支撐。在未來，十字夾具將繼續發揮其重要作用，為制造更精密、更復雜的產品貢獻力量。
